S-56
Tamanhos de colarinho: Ø10–58 mm | O.D. 3⁄8”–2 ¼”
Tamanhos de tubos de corrida: Ø8–114,3 mm | O.D. 5⁄16″–4 ½”
Material do tubo: Aço, aço inoxidável, alumínio, cobre, cobre-níquel
Tipo de máquina: Máquinas industriais
Processo: Perfuração

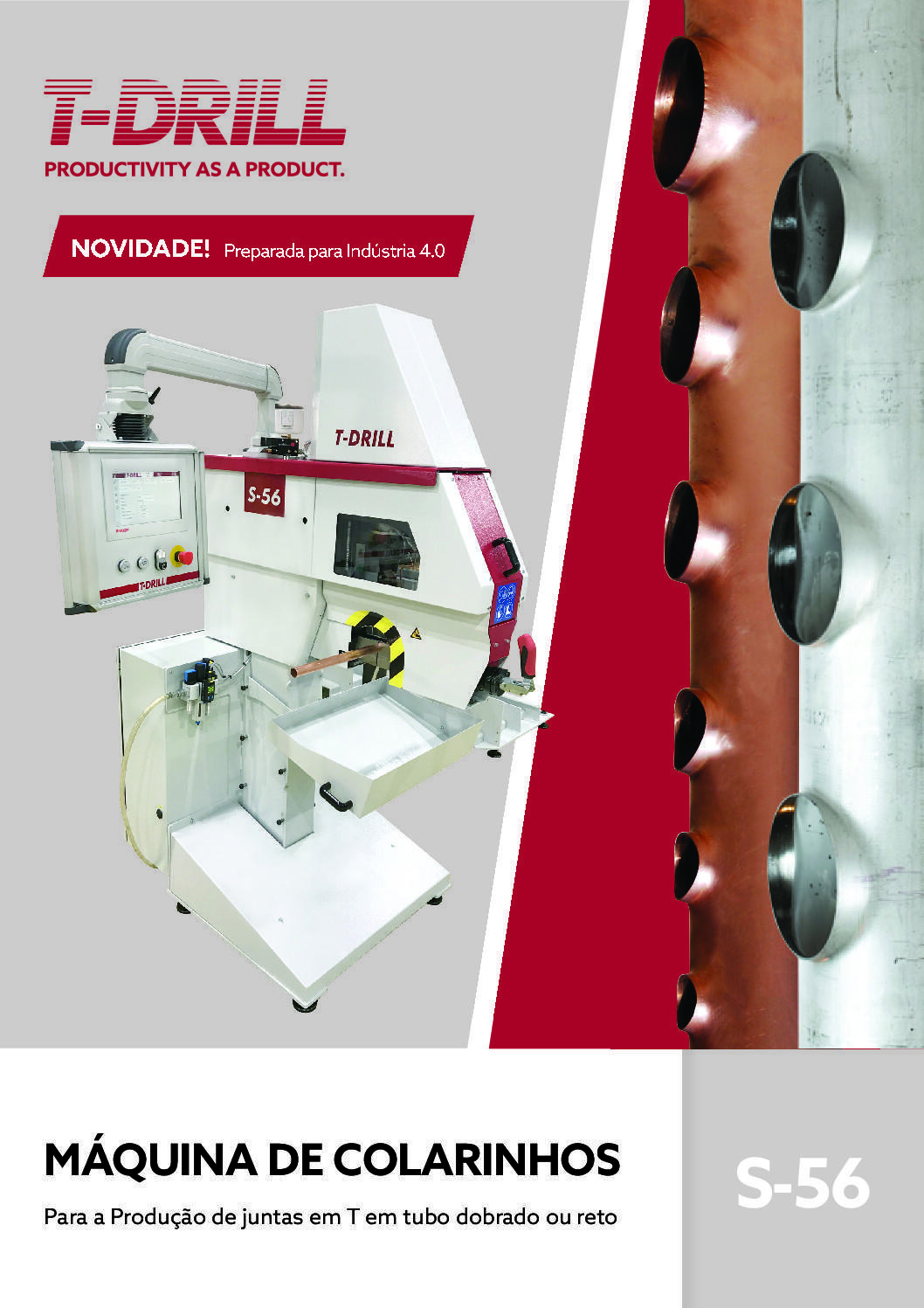

S-56 MÁQUINA DE COLARINHOS TANTO PARA TUBOS RECTOS COMO QUINADOS
A T-DRILL S-56 é uma máquina de colarinhos altamente eficaz para a produção de saídas em T para juntas soldadas e por brasagem.
A máquina é concebida tanto para tubos rectos como quinados. A S-56 produz colarinhos/picagens de qualidade até 54 mm (O.D. 2 1/8″) com furo piloto redondo, e 60,3 mm (O.D. 2 1/4″) com um furo piloto elíptico. É a máquina ideal para produzir colarinhos/picagens em tubos de aço, mas também adequado para todos os materiais maleáveis (aço, aço inoxidável, alumínio, cobre e cobre-níquel).
O processo de colarinhos T-DRILL S-56 é totalmente automatizado e os processos de furação e retificação otimizados. As cabeças de colarinho S-56 especialmente concebidas permitem três tipos de processo:
- Furação/Colarinho/Retificação – Utilizado para o método de soldadura de topo onde o tubo de ramificação é colocado no topo do colarinho.
- Furo piloto elíptico – Utilizado para o método de soldadura de topo. O furo piloto elíptico é feito de antemão com laser, plasma, fresagem ou com máquina perfuradora. Permite o colarinho 1:1.
- Furação/Colarinho – Utilizado para método de junta onde o tubo de ramificação é colocado no interior do colarinho.
Sendo uma máquina pronta para a indústria 4.0, utilizando a mais recente tecnologia, a S-56 é muito versátil e facilmente personalizada para se adaptar às suas necessidades específicas.
A máquina é fácil de programar e utilizar, apresentando interface GUI de fácil utilização com painel táctil colorido, parâmetros de maquinação ajustáveis, e afinação fina de perfis de movimento. Dispomos, também, de uma gama de mesas de alimentação e sistemas automatizados para melhorar a eficiência da produção de coletores.
S-56 também pode ser integrado em sistemas de fabrico flexíveis:
S-56 ACESSÓRIOS
Mesa de alimentação manual MFT
Adding a feed table to S-56 improves the manifold / collector production efficiency. The Manual Feed Table (MFT) enables fast pipe positioning for the operator.
S-56 APLICAÇÕES
Tubos de processo inoxidável
A tubagem do processo em aço inoxidável resulta frequentemente na necessidade de múltiplas saídas num colector. Não há melhor forma de fabricar um colector deste tipo do que o processo T-DRILL. Ao eliminar duas juntas soldadas, o sistema minimiza os custos e aumenta o lucro ao mesmo tempo que oferece uma melhor qualidade.
A S-56 oferece grandes vantagens nas seguintes indústrias:
- Indústria alimentar e de lacticínios
- Indústria farmacêutica
- Indústria química
- Indústria cervejeira
- Proteção contra incêndios (sistemas de aspersores)
Indústria HVAC
Na indústria HVAC, as máquinas T-DRILL são tipicamente utilizadas no fabrico de componentes tubulares encontrados no ar condicionado/refrigeração, bombas de calor, recuperação de calor e fabrico de permutadores de calor. A S-56 é bem adequada para estas aplicações e muitas mais – oferecendo as juntas tubulares mais fiáveis de alta qualidade.
Indústria automóvel
A união em T fiável do T-DRILL tem uma importância vital para aplicações de tubos automotivos, porque cada veículo está sujeito a vibrações severas. Como as saídas extrudidas do T-DRILL são formadas fora do tubo de rodagem principal, também minimiza as restrições de fluxo.
O S-56 é ideal para a fabricação eficiente do seguinte:
- Sistemas A/C
- Componentes de combustível e de componentes diesel de alta pressão
- Aplicações do sistema de exaustão
- Sistemas de recuperação de vapor
- Refrigeração da bateria para veículos elétricos
INFORMAÇÕES TÉCNICAS
| Collaring range (Drilling/collaring/trimming) | Ø10–58 mm | O.D. 3⁄8"–2 ¼" |
| Collaring range (Elliptical pilot hole) | Ø17,2–60,3 mm | O.D. ¾"–2 ¼” |
| Collaring range (Drilling/collaring | Copper & Aluminium) | Ø6–54 mm | O.D. 1/4"–2 1/8" |
| Materials for work piece | Steel, Stainless Steel, Aluminum, Copper, CuNi |
| Diameter of run tube | Ø8–114,3 mm | O.D. 5⁄16"–4 ½" |
| Compressed air supply | 6 bar | 87 psi |
| Air consumption (basic machine only) | 55 l/min | 14.5 GPM |
| Rated power | 4 kW |
| Fuses | 16 A |
| Supply voltage | 200–240V / 400–480V 50Hz/60Hz, 3 Phase |
| Machine dimension H x W x D | 1991 x 800 x 1187 mm | 78" x 31" x 47" |
| Machine weight w/o electric cabinet | 536 kg | 1179 lbs |
Nota! Os valores acima são apenas para servir de guia.
