TCC-45 EF3
Rohrdurchmesser: Ø6–25,4 mm | 0.236” – 1″
Rohrmaterial: Stahl, Edelstahl, Aluminium, Messing, Kupfer, Kupfer-Nickel
Maschinentyp: Industriemaschinen
Prozess: Trennen, Rohrendenumformung

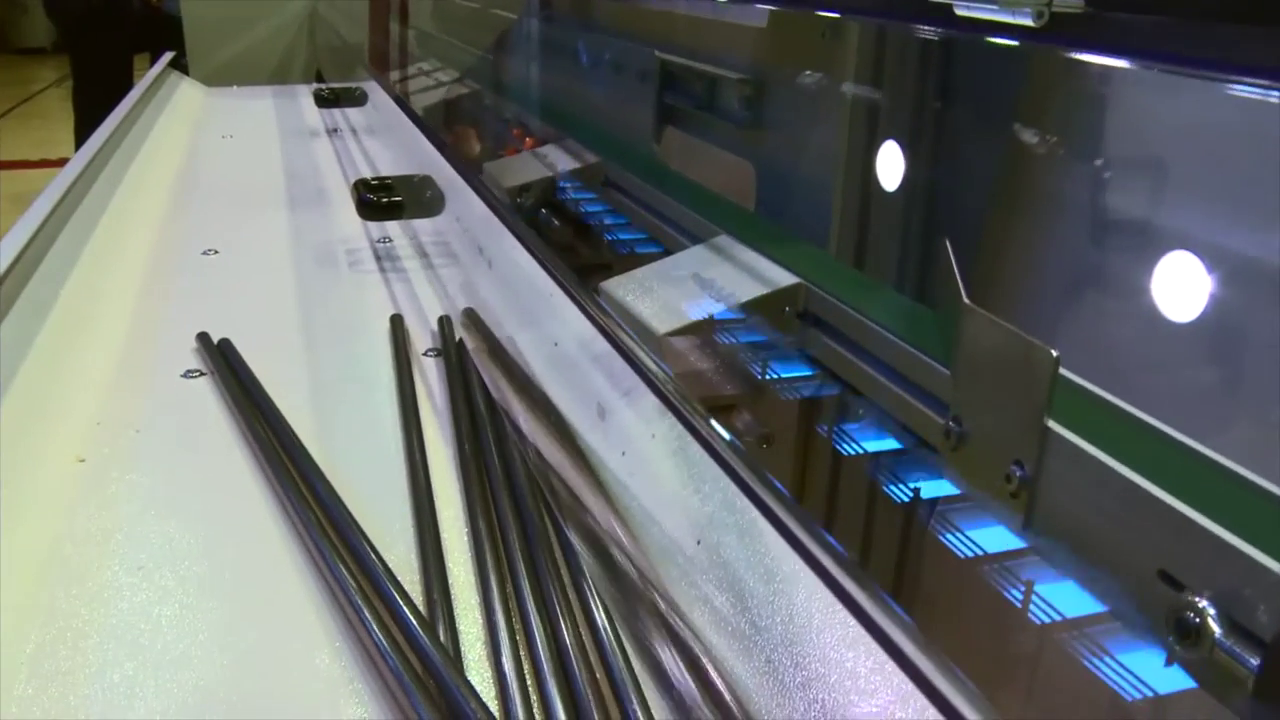

TCC-45 EF3 TRENNMASCHINE & INTEGRIERTEM ENDENUMFORMER
Die TCC-45 EF3 ist eine spanlos arbeitende Rohrtrennmaschine für Rohre mit größeren Wandstärken. Sie verfügt über einen integrierten hydraulischen Endenumformer.
Die TCC-45 EF3 wurde für das spanlose Trennen, Sicken und Endenumformen konstruiert. Alle drei Operationen werden gleichzeitig ausgeführt. Dadurch wird der Übergabeschritt von der Trennmaschine zu einem separaten Endenumformer vermieden. Dies wiederum erhöht die Produktivität, Genauigkeit und Quallität. Das System kann für die unbewachte Langzeitproduktion programmiert werden.
Die Maschine ist mit drei Umformstationen ausgerüstet, die für die Herstellung der meisten Standardformen mit nur einem Werkzeugsatz geeignet sind. Umformungen für Aufnahme von O-Ringen, Flanschen, Verbindungen für Kupplungen, Aufweitungen und Reduzierungen können hergestellt werden.
Die Maschine kann mit Rohren von der Stange oder vom Coil beladen werden. Sie ist mit einem Zähler ausgestattet, der die Maschine nach Erreichen der voreingestellten Abschnittmenge anhält.
TECHNISCHE INFORMATIONEN
| Tube material | Copper, Aluminium, Steel |
| Max. diameter of the tube to be cut | Copper, aluminum: Ø 22 mm | Ø 0.866’’ Steel: Ø 12,5 mm | Ø 0.5’’ |
| Diameter of the tube to be cut and endformed | Copper, aluminum: Ø6–22 mm | Ø0.236-0.866’’ Steel: Ø6–16 mm | Ø0.236'' - 0.63 |
| Diameter of the endformed shape | Max. Ø 30 mm | Ø 1.18'' |
| Tube lengths | With simultaneous cutting and endforming: 40–915 mm | 1.57’’ – 36'' Endforming before cutting; 915–6,000 mm | 36'' – 236'' |
| Wall thickness | Copper, aluminum: 0,.4–1,5 mm | 0.02'' – 0.06’’ Steel: 0,4–1 mm | 0.02'' – 0.04' |
| Compressed air supply | 6 bar = 600 kPa | 87 psi |
| Air consumption | ~ 650 l/min |
| Power supply | 7,5 kW |
| Main fuse | 3x63 A (380-480V) 3x80 A (200-240V) |
| Supply voltage | 200-240 V / 50 Hz /60 Hz, 3-phase 400-480 V / 50 Hz /60 Hz, 3-phase |
Hinweis! Die obigen Werte dienen ausschließlich als Richtlinie.
