SPM-115
Umzuformendes Rohr: Ø8–115 mm | 5/16” – 4-1/8”
Rohrmaterial: Kupfer
Maschinentyp: Industriemaschinen
Prozess: Rohrendenumformung

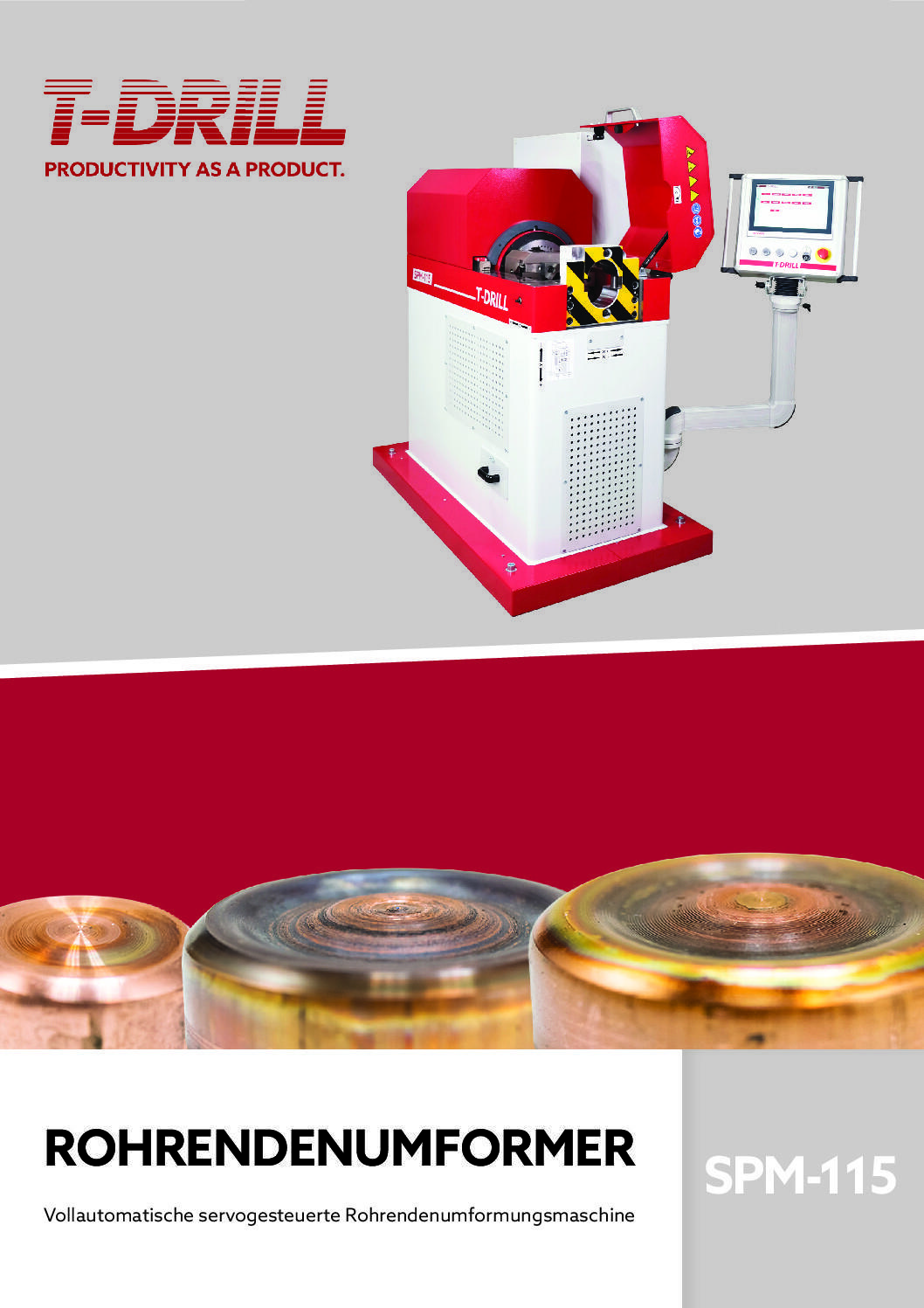

VOLLAUTOMATISCHE ROHRENDENUMFORMMASCHINE SPM-115
T-DRILLs neueste Innovation – Die vollautomatische servogesteuerte Rohrenden-Umformungsmaschine SPM-115 ist für den Flachverschluss von Kupfer- und Messingrohren ausgelegt. Die Maschine hat einen sehr schnellen Arbeitszyklus mit einer typischen Bearbeitungszeit von nur etwa 20 – 45 Sekunden, je nach Rohrspezifikation.
Prozess:
Nach dem Einlegen des Rohres, werden die Klemmen geschlossen und das rotierende Werkzeug wird automatisch gegen das Rohrende geführt. Die Reibung des rotierenden Werkzeugs erhitzt das Rohrende und formt es schnell flach. Die Umstellung der Maschine auf ein anderes Produkt ist ebenso sehr schnell: die Klemmen werden der Rohrgröße entsprechend ausgetauscht, das passende Programm aus der Bibliothek ausgewählt und die richtige Einstellung wird von der Maschine automatisch ausgeführt. Die benutzerfreundliche grafische Benutzeroberfläche mit Touchscreen-Farbdisplay begleitet den Bediener visuell Schritt für Schritt.
Die Arbeit ist komplett elektrisch, ohne Hydraulik und Pneumatik. Dies führt zu einem energieeffizienten, verlustarmen Prozess mit hoher Wiederholgenauigkeit. Die SPM-115 ist sehr leise mit einem Lärmpegel unter 75 dB.
TECHNISCHE INFORMATIONEN
| Tube material | Copper & Brass (other materials, please consult T-DRILL) |
| Tube size | Ø 8–115 mm | 5/16” – 4-1/8” |
| Max. wall thickness | 3,4 mm |
| Operating voltage | 200–240 V / 50–60 Hz 380–480 V / 50–60 Hz |
| Nominal power | 17,5 kW |
| Noise level | < 75 dB |
| Machine dimensions | 1565 x 850 x 1600 mm (h x w x d) w/o electric cabinet |
| Net weight | 1400 kg (electric cabinet included) |
Hinweis! Die obigen Werte dienen ausschließlich als Richtlinie.
